渦街流量計選型時有哪些參數需要注意

渦街流量計是利用卡門渦街原理研制出來的新型流量計產品,它既可以測量液體,也可以被用來測量氣體介質。渦街流量計憑借內部無可動部件、穩定性較高,日常維護量相對較小,測量精度高等優點,被廣泛的使用于工業生產中的各個領域。并且,渦街流量計有著多種信號輸出方式,方便與計算機等控制設備配套使用,實現自動化的工業生產流程。但渦街流量計并不是適用于任何場合的,必須滿足其條件才可以使用。本文將著重挑選幾個比較重要的參數為您做詳細介紹,幫助您在對渦街流量計進行選型時,可以更加準確。

一、介質(包括氣體或液體)的流量范圍




渦街流量計流量范圍

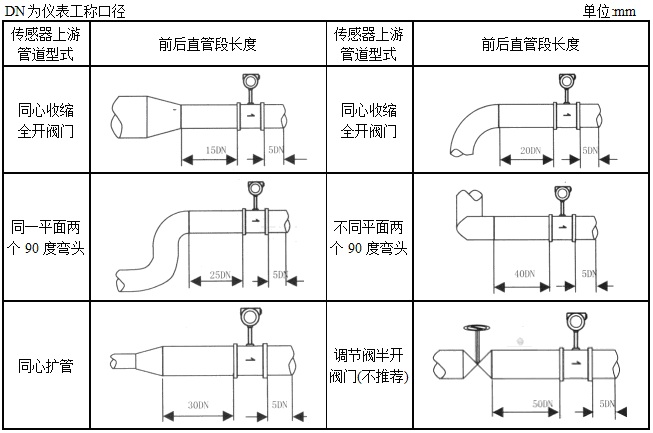

二、安裝直管段長度

這個參數相對來也說是比較重要的,因?yàn)橹惫芏蔚拈L(zhǎng)度會直接影響到渦街流量計的測量精度。下面就為大家介紹6種常見管道的長度參數。

渦街流量計安裝直管段長度
1.渦街流量計對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量精度。


2.傳感器應水平或垂直安裝(液體的流向自下而上)在與其公稱通經相應的管道上。

3.傳感器上游側不應設置流量調節閥。

4.如上游直管段長度不能滿足上圖要求,建議用戶在上游側管道中安裝流體整流器。

5.若管道要縮徑,其直管段與漸變管的長度應滿足上圖.

6.傳感器不要安裝在有強烈振動的管道上,以免影響精度,如傳感器在有振動的管道上安裝使用時,可采取下面措施來減小振動帶來的干擾:

(a)、在傳感器上游2D處加裝管道 固定支撐點。

(b)、在滿足直管段要求的前提下,加裝軟管過度。

7.傳感器(變送器)安裝在高溫管道上時,傳感器(變送器)必須加保溫層,防止熱輻射對放大器的傷害。

8.渦街流量計附近不得有強烈磁場干擾。

9.渦街流量計必須可靠接地,接地電阻應≤10Ω.

10.測量高溫、低溫介質時,應注意保溫措施。轉換器內部(表頭殼體內)高溫一般不應超過70℃;低溫易使轉換器內部出現凝露,降低印制電路板的絕緣阻抗,影響儀表正常工作。


三、渦街流量計外形尺寸

渦街流量計外形尺寸


1、渦街流量計屬于精密儀表,儀表應選擇安裝在干燥、通風、灰塵少的地方。

2、使用測量蒸汽的儀表,表體、管道一定要加保溫,法蘭要夾緊,不得有漏氣的地方,否則儀表很容易損壞。

3、儀表安裝最好選擇在室內,遠離震動及有較強電磁干擾的地方。如在室外,可將表頭加以保護。

4、渦街流量計前最少要有10-15倍的直管段,后要有5倍以上的直管段。選擇安裝地方要便于安裝、接線、調試。

5、最好有一段直管段,在安裝前先將兩片法蘭焊接好,再將儀表裝好夾緊,將管道切掉等長直管,然后將之前焊接好的整體表加以安裝。切忌不要將表夾在法蘭上焊接。
